金属阻尼器(MYD)
分类：
建筑振动控制系统解决方案
名称：
金属阻尼器(MYD)
描述：
金属阻尼器是将软钢作为剪切板，利用其屈服强度低、延性好等优点，与主体结构相比，它能够更早进入屈服，从而可利用软钢屈服后的累积塑性变形来达到耗散地震能量的效果。
服务热线：
热线：025-58577793 / 18151675805
产品详情
一、基本原理
金属阻尼器是将软钢作为剪切板，利用其屈服强度低、延性好等优点，与主体结构相比，它能够更早进入屈服，从而可利用软钢屈服后的累积塑性变形来达到耗散地震能量的效果。
对于金属阻尼器，由于在软钢剪切板面外两侧焊接了横向及纵向加劲肋，因此提高了剪切板的屈曲承载力，因此可保证在达到极限承载力之前都不会发生面外屈曲。同时，通过热处理工艺，减小了焊接热影响的不利作用，避免了焊接残余应力导致的剪切板延性下降等问题。因此金属阻尼器滞回曲线饱满，耗能能力强且稳定。
二、性能特点
金属阻尼器性能优势：
金属阻尼器具有抗侧刚度大、延性比大，以及材料利用率高、经济性好等优点。
三、板材材料
金属阻尼器的芯板材料共有两大系列，分别是低屈服点钢系列和低碳钢系列，金属阻尼器一般采用低屈服点钢制作而成。芯板材料性能要求：
|
屈强比 |
伸长率 |
冲击功韧性 |
屈服强度波动范围 |
|
≤0.8 |
≥40% |
≥27J（0度） |
LY100 ( 80 MPa ~120 MPa) |
|
≤0.8 |
≥40% | ≥27J（0度） |
LY160 (140 MPa ~180 MPa) |
|
≤0.8 |
≥30% |
≥27J（0度） |
LY225 (205 MPa ~245 MPa) |
|
≤0.8 |
≥30% |
≥27J（0度） |
Q235 (235 MPa ~295 MPa) |
注：低屈服强度钢材牌号命名参考国家标准《建筑用低屈服强度钢板》(GB/T28905-2012)。
低屈服点钢是一种新的钢种，其主要特点是屈服点稳定，其波动范围一般控制在20MPa 的范围内，此外具有更好的延伸率。采用低屈服点钢材制作的屈曲约束支撑延性性能更好，能抵御多次地震作用。

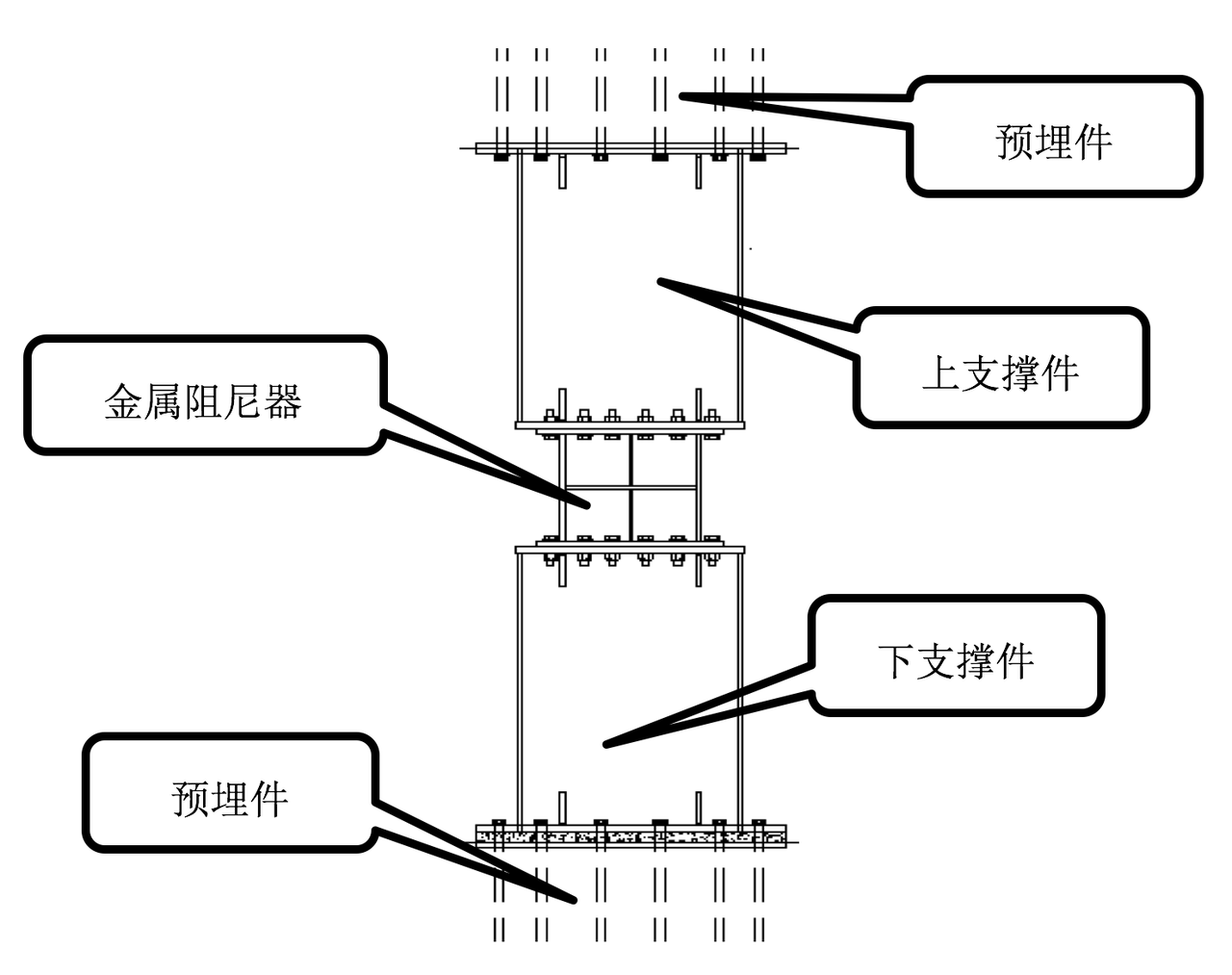

四、阻尼器安装说明
上、下支撑件与预埋件固定，金属阻尼器通过螺栓固定在支撑件上后段焊加固。
金属阻尼器滞回模型的参数主要包括：初始刚度、屈服承载力、极限承载力、屈服后刚度。进行具体结构的设计时，可根据产品选型表进行选择，或者根据滞回模型参数进行定制化设计。
